অনুভূমিক 5-20rpm ঘূর্ণায়মান গতি ব্লেড প্যাডেল ভ্যাকুয়াম শুকানোর মেশিন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Guojin |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | KJG-5 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ |
| ডেলিভারি সময়: | 20-30 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 10 সেট |
|
বিস্তারিত তথ্য |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| বিশেষভাবে তুলে ধরা: | 5rpm প্যাডেল ভ্যাকুয়াম ড্রাইং মেশিন,আইএসও সার্টিফিকেটেড রোটারি ভ্যাকুয়াম প্যাডেল ড্রায়ার |
||
পণ্যের বর্ণনা
5-20rpm ঘূর্ণন গতি KJG-5 ব্লেড পেডল ভ্যাকুয়াম শুকানোর মেশিন
ধ্রুবক অনুভূমিক প্যাডল শুকানোর যন্ত্রটি একটি জ্যাকেটযুক্ত খাঁজ এবং খাঁজ প্যাডলযুক্ত দুটি খালি শ্যাফ্ট নিয়ে গঠিত। খাঁজটিতে শুকানোর জন্য উপাদানটির প্রবেশদ্বার সহ একটি কভার রয়েছে।উপাদানটি বাষ্পের মতো গরম মাধ্যমের সাথে তাপ স্থানান্তর দ্বারা শুকানো হয়, তাপ তেল বা গরম পানি যা গহ্বর শ্যাফ্ট, গহ্বর প্যাডেল এবং ডিম্পল জ্যাকেট বা অর্ধেক পাইপ জ্যাকেট মাধ্যমে প্রবাহিত হয়।শুকনো পণ্যটি একটি শ্যাফ্টহীন স্ক্রু কনভেয়র মাধ্যমে নিষ্কাশন শেল থেকে সরানো হয়. নিষ্কাশন বাষ্পটি ঢাকনা উপর একটি নিষ্কাশন খোলার মাধ্যমে শুকানোর বাইরে চলে যায়। শুকানোর প্রক্রিয়া চলাকালীন বায়ুর অনুপস্থিতি কম অক্সিজেনের পরিমাণের কারণে একটি খুব নিরাপদ অপারেশন ফলাফল করে,একটি ছোট এবং কম্প্যাক্ট গন্ধ চিকিত্সা এবং এটি একটি গরম পুনরুদ্ধার সিস্টেমের সম্ভাবনা দেয় বাষ্প ঘনীভবন ইউনিট উচ্চ শিশির পয়েন্ট কারণে.
ট্রিগারটি একটি জ্যাকেটের সাথে ওমেগা আকৃতির। উপাদানটি মেশিনের এক প্রান্তে খাওয়ানো হয় এবং মহাকর্ষ দ্বারা, ট্রিগারের সামান্য কোণে বা অস্বাভাবিক প্যাডল দ্বারা পরিবহন করা হবে,অন্য প্রান্তে মেশিনের আউটলেটমেশিনে উপাদানটির থাকার সময়, একটি নিখুঁত প্লাগ প্রবাহ বজায় রাখা হয়, নিখুঁত অভিন্ন পণ্য মানের গ্যারান্টি।মেশিন ভিতরে পণ্যের স্তর একটি নিয়মিত ওভারফ্লো বাঁধ দ্বারা সুরক্ষিত হয়উৎপাদন বন্ধ হওয়ার আগে পণ্যের আউটলেট সাইডের ওভারফ্লো ওয়াজে পণ্য অপসারণের নীচে ম্যানুয়ালি চালিত খালি করা ভালভ রয়েছে।পণ্যের আউটলেট স্লাইডের নীচে একটি আঠালো ফ্ল্যাঞ্জ রয়েছে যা ডাউনস্ট্রিম সরঞ্জামগুলির সাথে সংযোগ স্থাপন করে.
একটি অনুভূমিক স্পাইরাল স্ক্রু কনভেয়র নিচে মাউন্ট করা হয় আয়তক্ষেত্রাকার আউটলেট ফ্ল্যাঞ্জ, নিষ্কাশন প্যাচ থেকে পণ্য অপসারণের জন্য।কনভেয়রের প্রতিটি প্রান্তে একটি করেস্ক্রু কনভেয়রটির দ্বি-পথে ঘোরানোর সাথে মিলিয়ে, পণ্যটি এই পণ্যগুলির মধ্যে একটিতে পরিবহন করা যেতে পারে।
শুকানোর যন্ত্রের দুটি গহ্বর শ্যাফ্ট রয়েছে যার মধ্যে গহ্বরযুক্ত কিলের আকারের বা কুঁজাকার আকারের প্যাডল রয়েছে যা স্টেগারড অবস্থানে সাজানো আছে।গরম মাধ্যম খাদ একপাশে চালু করা হয় এবং paddles মাধ্যমে সমান্তরালভাবে প্রবাহিত হয়পণ্যের সাথে সর্বোত্তম যোগাযোগ এবং ফলস্বরূপ পণ্যের পাশে ভাল তাপ স্থানান্তর জন্য প্যাডলগুলি উইন আকৃতির।গরম মাধ্যম একই দিকে শ্যাফট ছেড়ে আসেঘর্ষণের বিরুদ্ধে সুরক্ষার জন্য, প্যাডলগুলি টংস্টেন কার্বাইড ঘর্ষণ প্রতিরোধী লেপ দিয়ে আবৃত করা হবে।প্যাডল শ্যাফ্টের খালি নকশা মানে পুরো অভ্যন্তরীণ পৃষ্ঠ এক বড় তাপ এক্সচেঞ্জার হিসাবে কাজ করে. প্যাডলগুলির সাথে ঘোরানো শ্যাফ্টগুলির দ্বারা নিয়ন্ত্রিত উত্তেজনা একটি অনুকূল তাপ স্থানান্তর হারের জন্য দুর্দান্ত পণ্য-পৃষ্ঠের মিথস্ক্রিয়া সরবরাহ করে। শক্তির চাহিদা বিনয়ী,বিশেষ করে যদি সরাসরি শুকানোর সাথে এর সাথে যুক্ত বড় গরম বায়ু প্রবাহের সাথে তুলনা করা হয়. প্যাডেল ড্রায়ারে তাপ স্থানান্তর খুব বেশি। খাঁজ মধ্যে দুটি ঘূর্ণনশীল প্যাডেল শ্যাফ্ট সর্বোত্তম তাপ স্থানান্তর এবং মিশ্রণ নিশ্চিত করে।
ধুলো-নিরোধক কভারে পণ্য ইনপুট, বাষ্প আউটপুট, দুটি পরিদর্শন পোর্ট এবং একটি ম্যান হোল রয়েছে। খাঁজটির উপরের অংশের সাথে একটি গ্যাস / বাষ্প গম্বুজ তৈরি করা হয়।ঢাকনাটি তাপীয়ভাবে ট্র্যাক করা যেতে পারে যাতে কনডেনসেশনের ঝুঁকি রোধ করা যায়পণ্যের ইনপুট এবং আউটপুট পাশের ডোজগুলির মাধ্যমে সুইপ গ্যাস প্রবেশ করা যেতে পারে।
প্রধান শ্যাফ্ট সিলিং ভরাট বাক্স দ্বারা সঞ্চালিত হয়। ভরাট বাক্সগুলি নমনীয়ভাবে খাঁজ শেষ প্লেটগুলির সাথে সংযুক্ত করা হয়,যাতে তারা শ্যাফ্টের ছোটখাট আন্দোলন অনুসরণ করতে পারে এবং এখনও tightness বজায় রাখতে পারে. শ্যাফগুলিতে সিলিং এলাকায় সিলিংয়ের ক্ষতি রোধ করুন। ভরাট বাক্সগুলিতে গ্যাস শুদ্ধকরণের জন্য একটি লণ্ঠন রিং রয়েছে। বিয়ারিংগুলি তেল তৈলাক্তকরণের সাথে রোলার বিয়ারিং।তাপ স্থানান্তর মাধ্যম একপাশে একই ঘূর্ণন জয়েন্ট মাধ্যমে প্রবেশ করা হয় এবং অপসারণ করা হয়. শ্যাফ্টটি হার্ড ফেসিং গিয়ারবক্স সহ একটি মোটর দ্বারা চালিত হয়। শ্যাফ্টগুলির মধ্যে দুটি জাল স্পার গিয়ার রয়েছে যা একই ঘূর্ণন গতি নিশ্চিত করতে পারে। গতি স্থির এবং পরিবর্তনের প্রয়োজন হয় না।ঘূর্ণন গতি শুধুমাত্র VFD দ্বারা নিয়ন্ত্রিত হতে পারে.
কেজেজি-৫ হরিজোন্টাল হোল পেডল ড্রায়ারপ্রধান বৈশিষ্ট্য
কুঁড়ি আকৃতির ফাঁকা ফলকগুলি ফাঁকা খাদে ঘনভাবে সাজানো হয় এবং তাপীয় মাধ্যম ফাঁকা খাদের মাধ্যমে ফলকগুলির মধ্য দিয়ে প্রবাহিত হয়। ইউনিট কার্যকর ভলিউমের একটি বড় তাপ স্থানান্তর অঞ্চল রয়েছে.তাপীয় মাধ্যমের তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াস থেকে ৩২০ ডিগ্রি সেলসিয়াস পর্যন্ত, যা জলীয় বাষ্প বা তরল ধরণের হতে পারেঃ যেমন গরম জল, তাপ স্থানান্তর তেল ইত্যাদি।অপ্রত্যক্ষ পরিবাহী গরম তাপ বহন করে নাতাপ উপাদান গরম করার জন্য ব্যবহৃত হয়. তাপ ক্ষতি শুধুমাত্র চুল্লি শরীরের নিরোধক স্তর মাধ্যমে পরিবেশের তাপ dissipation হয়.কিল আকৃতির ব্লেড তাপ স্থানান্তর পৃষ্ঠ স্ব-পরিচ্ছন্নতার ফাংশন আছে. উপাদান কণার আপেক্ষিক আন্দোলন এবং কিল আকৃতির পৃষ্ঠতল কিল আকৃতির পৃষ্ঠতল উপর সংযুক্ত উপকরণ ধুয়ে ফেলতে পারে,যাতে পরিষ্কার তাপ স্থানান্তর পৃষ্ঠ সব সময় গতিতে রাখা হয়.
গহ্বর খাদ ঘন বিন্যাস উইন আকৃতির গহ্বর ফলক সঙ্গে, গরম মাধ্যম গহ্বর খাদ মাধ্যমে ফলক মাধ্যমে প্রবাহিত। তাপ স্থানান্তর এলাকা কার্যকরী ভলিউম খুব বড়,তাপ মাধ্যম হতে পারে জলীয় বাষ্প, এছাড়াও গরম জল বা তাপ পরিবাহী তেল হতে পারে। তাপ স্থানান্তর মাধ্যম শেল জ্যাকেট এবং ঘূর্ণন জয়েন্ট মাধ্যমে খালি stirring খাদ মাধ্যমে প্রবাহিত,এবং শূন্য মিশ্রণ শ্যাফ্টটি সর্বোত্তম তাপ স্থানান্তর প্রভাব নিশ্চিত করার জন্য তাপ মাধ্যমের ধরণ অনুযায়ী একটি ভিন্ন অভ্যন্তরীণ কাঠামো রয়েছে.
পলপ এবং জ্যাকেট গরম তেল অ্যাক্সেস, একই সময়ে গরম, একই সময়ে উত্তপ্ত শুকনো বায়ু মাধ্যমে নিষ্কাশন পোর্ট উপরের অংশ আরও শুকানোর পরে,এইভাবে ডিভাইসের শুকানোর শক্তি ব্যাপকভাবে বৃদ্ধি- শুকানোর গ্যাস থেকে বাষ্পীভূত আর্দ্রতা, প্ররোচিত ড্রাফ্ট ফ্যান দ্বারা বহিরাগত বায়ু।
কেজেজি-৫ হরিজোন্টাল হোল পেডল ড্রায়ার প্রযুক্তিগত পরামিতি
| না, না। | পয়েন্ট | পরামিতি | নোট |
| 1, | মডেল | কেজেজি-৫ | |
| 2, | প্যাডল তাপ স্থানান্তর এলাকা [m]2] | 3.5 | শ্যাফ্ট পৃষ্ঠের আয়তন সহ |
| 3, | জ্যাকেট তাপ স্থানান্তর এলাকা [m]2] | 1.5 | |
| 4, | মোট তাপ স্থানান্তর এলাকা [m]2] | 5 | |
| 5, | জল বাষ্পীভবন [কেজি/ঘন্টা] | 50 | |
| 6, | আউটপুট ক্ষমতা [কেজি/ঘন্টা] | ১৫-২০ | |
| 7, | প্যাডলের ব্যাসার্ধ [মিমি] | 260 | |
| 8, | কার্যকরী আয়তন [m3] | 1 | |
| 9, | ঘূর্ণন গতি [rpm] | ১-১৫ | |
| 10, | স্ট্যান্ডার্ড মোটর নাম্বার [কেডব্লিউ] | 3 | |
| 11, | ক্যারিয়ার গ্যাসের প্রবাহ [m3/h] | ৩০০-৫০০ | |
| 12, | ক্যারিয়ার গ্যাস নিষ্কাশন ফ্যান মোটর নাম্বার [কেডব্লিউ] | 0.75 | |
| 13, | মেশিন ফ্লোর স্পেস [L×W×H] | 2816X760X1370 | |
| 14, | স্ট্যান্ডার্ড উত্তোলন ওজন [কেজি] | 1500 |

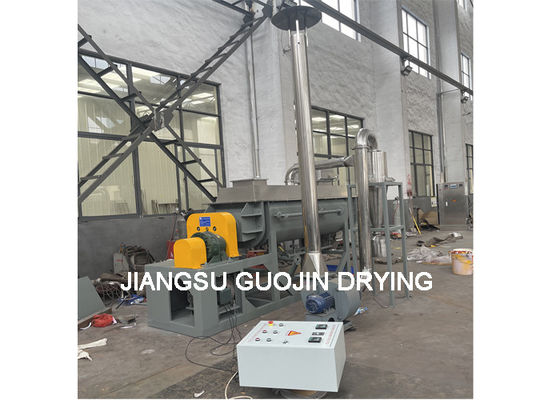

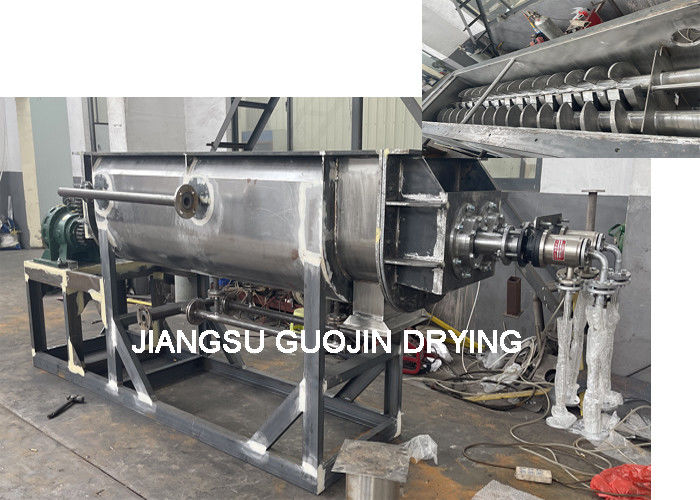

কেজেজি-৫ হরিজোন্টাল হোল পেডল ড্রায়ারপ্রদর্শনী
