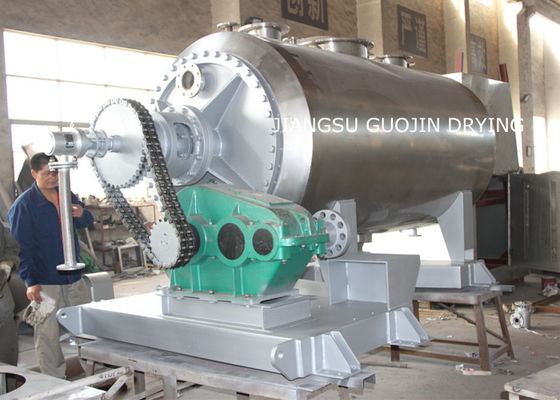

তরল ফর্ম উপাদানের জন্য 10 আরপিএম রোটারি রেক ভ্যাকুয়াম প্যাডেল ড্রায়ার 5.5KW
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Guojin |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | HVRD-1000 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ |
| ডেলিভারি সময়: | 20-30days |
| যোগানের ক্ষমতা: | মাসে 10 সেট |
|
বিস্তারিত তথ্য |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| বিশেষভাবে তুলে ধরা: | ভ্যাকুয়াম প্যাডল ড্রায়ার 5.5 কেডব্লু,10 আরপিএম ভ্যাকুয়াম প্যাডেল ড্রায়ার,রোটারি রেক ড্রায়ার 5.5 কেডব্লিউ |
||
পণ্যের বর্ণনা
রোটারি রেক হ্যারো ভ্যাকুয়াম পেডল ড্রায়ার তরল আকারের উপকরণগুলির জন্য উপযুক্ত
ভ্যাকুয়াম র্যাক ড্রায়ার একটি নতুন ধরণের শুকানোর মেশিন যা বিভিন্ন ধরণের কাঁচামালের জন্য উচ্চতর শুকানোর দক্ষতার সাথে ডোর ব্লেড ড্রায়ার তাপ শুকানোর নীতির সংমিশ্রণে ডিজাইন করা হয়েছে।
অভ্যন্তরীণভাবে সজ্জিত বোলিং ব্লেড এবং স্ক্রুতে কাঁচামালের অবিচ্ছিন্ন, অক্ষীয় এবং রেডিয়াল মিশ্রণ, শুকানোর উপকরণগুলিকে আরও অভিন্ন করে তোলে।যখন কাঁচামালগুলি মিশ্রণ ব্লেড দ্বারা ঘুরিয়ে দেওয়া হয়েছিল, তারা ড্রায়ারের গরম পৃষ্ঠের সাথে উপাদানগুলির যোগাযোগকে ত্বরান্বিত করে,তাই তাপ স্থানান্তর হার বৃদ্ধি পায় এবং আর্দ্রতা বাষ্পীকরণের জন্য অনুকূল।
পণ্য কাঠামো
2.1 কাঁচামাল লোডিং সিলিন্ডার একটি গরম জ্যাকেট দিয়ে সজ্জিত করা হবে, এবং তাপ নিরোধক স্তর জ্যাকেটের বাইরে সজ্জিত করা হবে, যা তাপ স্থানান্তর প্রতিরোধ করবে,এবং তাপ হ্রাস. সিলিন্ডারের নীচের অংশে, সিলিন্ডারের উপরের অংশে দুটি খাওয়ানোর গর্ত এবং একটি বায়ু নিষ্কাশন খোলার সাথে সজ্জিত।উভয় খাওয়ানোর গর্ত থেকে সমানভাবে কাঁচামাল সরবরাহ করা উচিতগ্যাস বাষ্পীভবনের সুগম স্রাবকে প্রভাবিত করবে, অন্যথায় সর্বোচ্চ ফিডিং ক্ষমতা 80% অতিক্রম করা উচিত নয়।যখন আঠালো কাঁচামাল খাওয়ানো হয়ড্রাইভ মোটর ওভারলোড, সরঞ্জাম ক্ষতি রোধ করার জন্য, খাওয়ানোর ক্ষমতা হ্রাস করা উচিত।
2.2 গহ্বর শ্যাফ্টটি সিলিন্ডারের মাঝখানে স্থাপন করা হয়,গরম চালনা তেল বা গরম পানির মতো গরম মাধ্যমটি শ্যাফ্টের মধ্যে রাখা হবে।
2.3 নির্দিষ্ট কোণে বোলিং ব্লেডগুলির সাথে বিতরণ করা খালি শ্যাফ্টে, বোলিং ব্লেডগুলিও স্থানান্তরিত উত্তাপের মধ্যে খালি থাকে,গরম তেল পরিবাহের ইনপুট এবং আউটপুট ব্লেড ভিতরে সজ্জিত করা হয়, শুকানোর সময় তাপ স্থানান্তর দক্ষতা নিশ্চিত করতে
2.4 সিলিংঃ প্যাকিং সিলিংগুলি শ্যাফ্ট এবং সিলিন্ডারের মধ্যে সজ্জিত করা হয়।
2.5 ট্রান্সমিশনঃবিশেষ মডেল ব্যতীত,আমরা সাধারণত চেইন বা গিয়ার ট্রান্সমিশন স্টাইল প্রয়োগ করি।কনিফাইড রোলার লেয়ার এবং গভীর গ্রুভ বল লেয়ারের সমন্বয়, রেডিয়াল এবং অক্ষীয় শক্তির প্রয়োজনীয়তা পূরণ করতে।
পণ্য কাঠামোর বৈশিষ্ট্য
ড্রায়ারটি পরিচালনা করা সহজ, উপাদানটি নিয়ন্ত্রণ করা সহজ, শ্রমিকদের শ্রমের তীব্রতা ব্যাপকভাবে হ্রাস করে, একই সাথে শুকানোর প্রক্রিয়াতে উপাদান দূষণ হ্রাস করে।
1. হ্রাসকারী: মেশিনের ডানদিকে ইনস্টল করা হ্রাসকারী। মোটরটি পলি এবং ভি-বেল্ট দ্বারা গিয়ার ইউনিট, স্পিন্ডল ঘূর্ণন থেকে র্যাক দাঁত পর্যন্ত চালিত হয়েছিল,এবং অবশেষে সিলিন্ডার ঘোরানো এবং 6 ~ 10 r / min গতি পেতে.
2. মোটর বেস ডিভাইসঃ মোটরটি কার্যকলাপ বোর্ডের ডান দিকে মাউন্ট করা হয়েছিল, উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে, যাতে ভি-বেল্টটি শক্তভাবে ফিট করে।
3. বৈদ্যুতিক নিয়ন্ত্রণ ডিভাইস (ইইউ স্ট্যান্ডার্ড): সমস্ত বৈদ্যুতিক নিয়ন্ত্রণ, বোতাম, লাইট নিয়ন্ত্রণ বাক্সে ইনস্টল করা হয়, অপারেশন প্যানেল টেক্সট নির্দেশাবলী উপর ভিত্তি করে নিয়ন্ত্রিত করা যেতে পারে।ধনাত্মক এবং বিপরীত ঘূর্ণন দিক stirring খাদ উপাদান বৈশিষ্ট্য অনুযায়ী নিয়ন্ত্রিত করা যেতে পারেসাধারণত, এটি প্রায় 5 মিনিটের মধ্যে নিয়ন্ত্রণ করা যায় (যেমন, 5 মিনিটের জন্য থামার পরে, তারপরে 5 মিনিটের জন্য বিপরীতমুখী) ।
4ভ্যাকুয়াম টিউবঃ সিলিন্ডারের বাষ্পীভবন থেকে দ্রাবক (বা জল) বের করার জন্য ব্যবহৃত হয়। ফিল্টারযুক্ত ইনলেট সাইডে, উপাদানটি বেরিয়ে আসতে বাধা দেওয়ার জন্য ফিল্টার কাপড় দিয়ে coveredাকা উচিত।
5সিল করা কাঠামোঃ উভয় প্রান্তের স্পিন্ডলগুলি পিটিএফই দিয়ে সিল করা হয়, একটি ভাল সিলিং প্রভাব অর্জনের জন্য একটি ভ্যাকুয়ামে সিল করা হয়।
6. স্টেইনলেস স্টীল ঘন দেয়ালযুক্ত টিউব সঙ্গে মিশ্রণ শ্যাফ্ট, rake বাহু rake দাঁত স্টেইনলেস স্টীল seamless স্টেইনলেস স্টীল প্লেট তৈরি করা হয়। Rake বোর্ড PTFE plated ছিল, চটকদার উপাদান scraping।
পণ্যের প্রয়োগ
1ফার্মাসিউটিক্যাল, খাদ্য ও রাসায়নিক শিল্প ইত্যাদিতে নিচের উপকরণগুলির জন্য শুকানো
2. ঘন তরল ফর্ম, পেস্ট, গুঁড়া উপকরণ জন্য উপযুক্ত।
3. নিম্ন তাপমাত্রা শুকানোর প্রয়োজন তাপমাত্রা সেন্সর উপকরণ.
4বিস্ফোরক, শক্তিশালী উদ্দীপক, অত্যন্ত বিষাক্ত পদার্থ, যা অক্সিডাইজ করা সহজ।
5জৈব দ্রাবকের উপাদান সংগ্রহের দাবি।
প্রোডাক্ট ওয়ার্কিং প্রিন্সিপাল
এইচভিআরডি ভ্যাকুয়াম হ্যারো ড্রায়ার একটি নতুন ধরণের অন্তর্বর্তী ভ্যাকুয়াম শুকানোর সরঞ্জাম, পরিবাহী বাষ্পীভবন দ্বারা ভিজা উপাদান, স্ক্র্যাপার অস্থিরকারী দিয়ে গরম পৃষ্ঠের উপাদান অপসারণ করবে,এবং ভ্যাকুয়াম পাম্প দ্বারা জল বাষ্পীভবন একটি সঞ্চালন প্রবাহ গঠনের জন্য পাত্রে সরানো.
প্রযুক্তিগত পরামিতি
| পয়েন্ট | প্রকার | ||||||||
| নাম (বিভাগ) | এইচভিআরডি-৫০০ | HVRD-750 | এইচভিআরডি-১০০০ | এইচভিআরডি-১৫০০ | এইচভিআরডি-২০০০ | HVRD-3000 | এইচভিআরডি-৫০০০ | এইচভিআরডি-৮০০০ | HVRD-10000 |
| কাজের পরিমাণ ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| সিলিন্ডারের আকার ((মিমি) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| ঘূর্ণন ঘূর্ণন (rpm) | ১০-১৫ | 10 | ৮-১০ | 5 | 5 | 5 | |||
| পাওয়ার ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| জ্যাকেটের ডিজাইন চাপ ((Mpa) | <০3 | ||||||||
| সিলিন্ডারে চাপ ((Mpa) | -0.09 ~-0.096 | ||||||||
| তাপ স্থানান্তর এলাকা ((m2) | 2.৪+১ | 3.২+১।2 | 4.৫+১।5 | 5.৬+১।8 | 7.৫+২।2 | ৯+২।5 | ১৪+৩।5 | 21.৬+৫।5 | 24.৩+৫।5 |
প্রোডাক্ট ফ্লোস্কিট

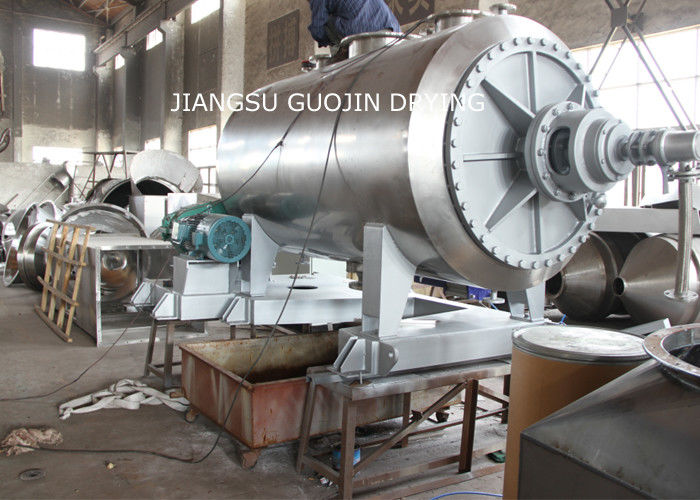

পণ্য প্রদর্শনী
