24 টি স্তর সহ স্লাদ শুকানো অবিচ্ছিন্ন 2200 মিমি 2000 মিমি ডিস্ক ড্রায়ার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Guojin |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | সিপিডি -2200 / 24 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ |
| ডেলিভারি সময়: | 20-30days |
| যোগানের ক্ষমতা: | মাসে 10 সেট |
|
বিস্তারিত তথ্য |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| বিশেষভাবে তুলে ধরা: | স্লাজ ড্রায়িং অবিচ্ছিন্ন ডিস্ক ড্রায়ার,2000 মিমি ডিস্ক ড্রায়ার,2200 মিমি ডিস্ক গরম এয়ার শুকনো মেশিন |
||
পণ্যের বর্ণনা
ক্রমাগত প্লেট স্ল্যাড শুকানোর ক্রমাগত ডিস্ক শুকানোর
অন্তর্বর্তীকালীন মিশ্রণ শুকানোর ভিত্তিতে, একটি ডিস্ক প্লেট শুকানোর একটি ধরণের মাল্টি-স্তরযুক্ত স্থির হোল হিটিং বৃত্তাকার ক্যারিয়ার ডিস্ক যা ক্রমাগত উন্নতির মাধ্যমে উন্নত হয়েছে,যা ক্রমাগত উন্নতির মাধ্যমে বিকশিত হয়. শুকানোর প্রক্রিয়াটি হ'ল গরমের বাহকটি ফাঁকা ডিস্কের প্রতিটি স্তরে পাস করা। তাপ পরিবাহিত করার পথে, ডিস্কের পৃষ্ঠে স্থাপন করা ভিজা উপাদানটি পরোক্ষভাবে উত্তপ্ত হয়,এবং রোলিং মেশিনের ভিজা অংশটি ঘূর্ণায়মান এবং ঘূর্ণায়মানের কার্যক্রমের অধীনে অপারেটিং তাপমাত্রার অধীনে বাষ্পীভূত হয়, এবং বাষ্পটি সরঞ্জামটির কোমর গ্যাসের সাথে ছেড়ে দেওয়া হয়, যাতে যোগ্য শুকনো সমাপ্ত পণ্যগুলি সরঞ্জামের নীচে অবিচ্ছিন্নভাবে পাওয়া যায়।
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ার ওয়ার্কিং নীতি
ভিজা উপাদানটি শুকানোর উপরের অংশে প্রথম শুকানোর স্তরে অবিচ্ছিন্নভাবে সরবরাহ করা হয়।এটা ঘোরানো হবে এবং rakes দ্বারা stirred যখন rake বাহু ঘোরানো এবং এক্সপোনেন্সিয়াল হেলিক্যাল লাইন বরাবর বড় শুকানোর প্লেট বাইরের প্রান্তে নিচে ড্রপউপাদানটি ছোট শুকানোর প্লেট থেকে তার বাইরের প্রান্তে সরানো হবে এবং নীচের বড় শুকানোর প্লেটের বাইরের প্রান্তে নেমে আসবে।উভয় ছোট এবং বড় শুকানোর প্লেট বিকল্পভাবে সাজানো হয় যাতে উপকরণ ক্রমাগত শুকানোর মাধ্যমে যেতে পারেন. তাপ মাধ্যমটি স্যাচুরেটেড বাষ্প, গরম জল বা তাপীয় তেল হতে পারে। তাপটি এক প্রান্ত থেকে ফাঁকা শুকানোর প্লেটে পরিচালিত হবে এবং অন্য প্রান্ত থেকে বেরিয়ে আসবে।শুকনো উপকরণ শুকানোর প্লেট শেষ স্তর থেকে শুকানোর তল থেকে ড্রায়ার এবং তারপর নিষ্কাশন আউটলেট থেকে rakes দ্বারা সরানো হবে. উপরের কভারের নিষ্কাশন উপসর্গ থেকে উপাদান আর্দ্রতা অপসারণ করা হবে। ভ্যাকুয়াম টাইপ প্লেট ড্রায়ারের জন্য, আর্দ্রতা উপরের কভারের ভ্যাকুয়াম পাম্প দ্বারা নিষ্কাশিত হবে।শুকনো উপাদানগুলি নীচের স্তর থেকে নির্গত হবে. শুকানোর ক্ষমতা উন্নত করা যেতে পারে যদি শুকানোর যন্ত্রটি অতিরিক্ত ডিভাইসগুলির সাথে সজ্জিত হয় যেমন ফিনড হিটার, দ্রাবক পুনরুদ্ধারের জন্য কনডেন্সার, ব্যাগ ধুলো অপসারণকারী, রিটার্ন এবং মিশ্রণ প্রক্রিয়া, ড্রাফ ভ্যান,ইত্যাদি.
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ারের বৈশিষ্ট্য
1সহজ নিয়ন্ত্রন, শক্তিশালী প্রয়োগযোগ্যতা, খুব সহজ স্টার্ট-স্টপ অপারেশন।
2. শুকানোর প্লেটের প্রতিটি স্তর পৃথকভাবে গরম / ঠান্ডা মিডিয়াতে খাওয়ানো যেতে পারে, এবং উপাদান তাপমাত্রা নিয়ন্ত্রণ সঠিক।
3উপাদানগুলির বাসস্থান সময় সঠিকভাবে সামঞ্জস্য করা যেতে পারে।
4. উপাদান প্রবাহের দিক একক, কোন backmixing ঘটনা নেই, এবং শুকানোর অভিন্ন এবং মান স্থিতিশীল।
5খাওয়ানো বন্ধ করার পর উপাদান স্থানান্তর করে এমন র্যাক ব্লেড দ্রুত শুকানোর মধ্যে উপাদান খালি করতে পারে।
6বিশেষ বড় আকারের পরিদর্শন দরজা এবং আয়নাগুলির মাধ্যমে সরঞ্জামগুলির সাবধানে পরিষ্কার এবং পর্যবেক্ষণ করা যেতে পারে।
7. উপাদান স্তর খুব পাতলা, স্পিন্ডল গতি কম, সিস্টেমের ইনস্টল করা শক্তি কম, এবং শক্তি খরচ কম।
8অপারেটিং পরিবেশ ভাল, দ্রাবক পুনরুদ্ধার করা যায়, এবং নিষ্কাশন ধুলোর পরিমাণ খুব কম।
9এটি ভ্যাকুয়ামে কাজ করতে পারে, বিশেষ করে তাপ সংবেদনশীল উপাদান শুকানোর জন্য।
10. ড্রায়ারটি সম্পূর্ণরূপে তৈরি করা হয়। এটি কেবল উত্তোলন এবং অবস্থান প্রয়োজন। এটি ইনস্টল এবং সনাক্ত করা খুব সহজ।
11. শুকানোর প্লেট বিন্যাস এবং উল্লম্ব ইনস্টলেশন একটি ছোট এলাকা দখল।
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ারের প্রযুক্তিগত পরামিতি
1শুকানোর থ্রে
- ডিজাইন চাপঃ সাধারণত ০.৪ এমপিএ, এবং সর্বোচ্চ চাপ ১.৬ এমপিএ।
- সর্বোচ্চ কাজের চাপঃ সাধারণত ≤0.4Mpa, এবং সর্বোচ্চ চাপ 1.6MPa।
- তাপ উত্সঃ বাষ্প, গরম জল, বা তাপীয় তেলঃ শুকানোর প্লেটগুলির তাপমাত্রা 100°C হলে গরম জলকে তাপ উত্স হিসাবে ব্যবহার করুন; স্যাচুরেটেড ওয়াটার বাষ্প ≤0 ব্যবহার করুন।4 এমপিএ বা বাষ্প-গ্যাস যখন শুকানোর প্লেটের তাপমাত্রা 100°C ~ 150°C হয়; যখন শুকানোর প্লেটের তাপমাত্রা 150°C~320°C হয় তখন তাপীয় তেল ব্যবহার করুন;
2উপাদান ট্রান্সমিশন সিস্টেম
- প্রধান শ্যাফ্টের ঘূর্ণনঃ 1 ~ 10 rpm, ইলেকট্রোম্যাগনেটিজম বা ট্রান্সডুসার টাইমিং।
- র্যাক আর্মঃ প্রতিটি স্তরের প্রধান শ্যাফটে ২ থেকে ৮টি র্যাক আর্ম সংযুক্ত করা হবে।
- রেক ব্লেডঃ রেক ব্লেডগুলি রেকের বাহুতে বাঁধা থাকে এবং প্লেটের পৃষ্ঠের সাথে ভাসমান। বিভিন্ন ধরণের রেক ব্লেড রয়েছে।
- রোলারঃ এমন উপাদানগুলির জন্য যা সহজে একত্রিত হতে পারে, বা মোল্ডিংয়ের প্রয়োজন হয়, রোলারগুলি তাপ স্থানান্তর এবং শুকানোর প্রক্রিয়াকে শক্তিশালী করার জন্য উপযুক্ত স্থানে স্থাপন করা উচিত।
3. তিন ধরনের ড্রায়ার শরীরঃ স্বাভাবিক চাপ, সিল, এবং ভ্যাকুয়াম
- স্বাভাবিক চাপঃ শুকানোর শরীরটি সিলিন্ডার বা অষ্টভুজাকার এবং কাঠামোটি একীভূত বা পৃথক করা যায়। তাপ উত্সের জন্য নল সিস্টেম শুকানোর ভিতরে বা বাইরে স্থাপন করা যেতে পারে।
- সিলডঃ ড্রায়ারের দেহটি সিলিন্ডারিক এবং এটি 5 কেপিএ এর অভ্যন্তরীণ চাপ সহ্য করতে পারে। তাপ উত্সের জন্য নল সিস্টেমটি ড্রায়ারের ভিতরে বা বাইরে স্থাপন করা যেতে পারে।
- ভ্যাকুয়ামঃ ড্রায়ার বডি সিলিন্ডারিক এবং ডিজাইন চাপ 0.1MPa। তাপ উত্সের জন্য নল সিস্টেম ড্রায়ারের ভিতরে স্থাপন করা হয়।
4. এয়ার হিটার
বায়ু হিটার সাধারণত শুকানোর দক্ষতা বাড়ানোর জন্য বৃহত্তর বাষ্পীভবন ক্ষমতা প্রয়োজনীয়তা পূরণের জন্য ব্যবহৃত হয়।
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ারের প্রযুক্তিগত পরামিতি
| প্রকার | ব্যাসার্ধ ((মিমি) | উচ্চতা ((মিমি) | শুকনো মাঠের আয়তন ((m2) | পাওয়ার ((kw) |
| ১২০০/৪ | 1865 | 2877 | 3.3 | 1.1 |
| ১২০০/৬ | 3297 | 4.9 | ||
| ১২০০/৮ | 3717 | 6.6 | 1.5 | |
| ১২০০/১০ | 4137 | 8.2 | ||
| ১২০০/১২ | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| ১৫০০/৮ | 3747 | 10.7 | ||
| ১৫০০/১০ | 4167 | 13.4 | ||
| ১৫০০/১২ | 4587 | 16.1 | 3.0 | |
| ১৫০০/১৪ | 5007 | 18.8 | ||
| ১৫০০/১৬ | 5427 | 21.5 | ||
| ২২০০/৬ | 2820 | 3781 | 18.5 | |
| ২২০০/৮ | 4201 | 24.6 | ||
| ২২০০/১০ | 4621 | 30.8 | 4.0 | |
| ২২০০/১২ | 5041 | 36.9 | ||
| ২২০০/১৪ | 5461 | 43.1 | 5.5 | |
| ২২০০/১৬ | 5881 | 49.3 | ||
| ২২০০/১৮ | 6301 | 55.4 | 7.5 | |
| ২২০০/২০ | 6721 | 61.6 | ||
| ২২০০/২২ | 7141 | 67.7 | 11 | |
| ২২০০/২৪ | 7561 | 73.9 | ||
| ২২০০/২৬ | 7981 | 80.0 | ||
| ২৫০০/৬ | 3115 | 3981 | 26.3 | 4 |
| ২৫০০/৮ | 4401 | 35 | ||
| ২৫০০/১০ | 4821 | 43.8 | 5.5 | |
| ২৫০০/১২ | 5241 | 52.5 | ||
| ২৫০০/১৪ | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| ২৫০০/২০ | 6921 | 87.5 | ||
| ২৫০০/২২ | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| ২৫০০/২৬ | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| ৩০০০/১৪ | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| ৩০০০/২৬ | 9793 | 156 | ||
| ৩০০০/২৮ | 10293 | 158 |

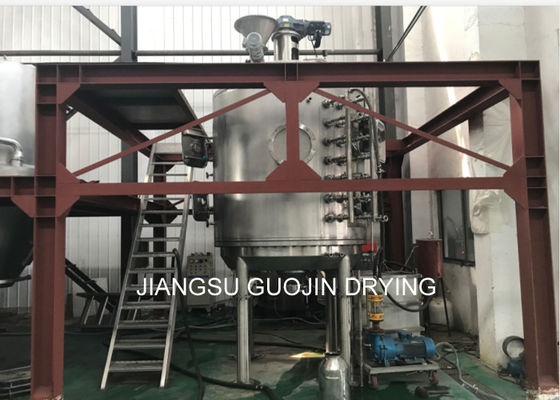

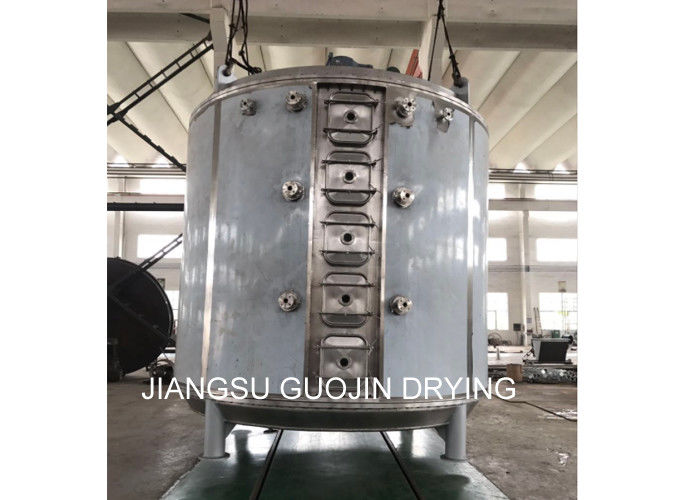

সিপিডি ক্রমাগত ডিস্ক প্লেট ড্রায়ার প্রদর্শন
