4.9M2 দানাদার চিনির জন্য অবিচ্ছিন্ন ডিস্ক ড্রায়ার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Guojin |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | সিপিডি -1200 / 6 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ |
| ডেলিভারি সময়: | 20-30days |
| যোগানের ক্ষমতা: | মাসে 10 সেট |
|
বিস্তারিত তথ্য |
|||
| Item Name: | High Efficiency Continuous Disc Plate Dryer for Granulated sugar | Model Type: | CPD-1200/6 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Big disc diameter: | 1200mm |
| Small disc diameter: | 1000mm | Dryer diamter: | 1865mm |
| Height: | 3297mm | Drying area: | 4.9M2 |
| Power: | 1.1 | Material: | Stainless steel |
| Heating source: | Steam,Natural gas, LPG, Coal, Electricity | ||
| বিশেষভাবে তুলে ধরা: | দানাদার চিনির ডিস্ক ড্রায়ার,4.9 এম 2 ডিস্ক ড্রায়ার,দানাদার চিনির প্লেট ড্রায়ার |
||
পণ্যের বর্ণনা
গ্রানুলেটেড চিনির জন্য উচ্চ দক্ষতার ক্রমাগত ডিস্ক প্লেট ড্রায়ার
1ক্রমাগত প্লেট শুকানোর যন্ত্র / ডিস্ক শুকানোর যন্ত্র / সিপিডি প্লেট শুকানোর যন্ত্র
2বিভিন্ন শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।
3, কম শক্তি খরচ
4, সহজ অপারেশন এবং নিয়ন্ত্রণ
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ার বর্ণনা
সিপিডি সিরিজের অবিচ্ছিন্ন প্লেট ড্রায়ার একটি উচ্চ দক্ষতা পরিচালনা এবং অবিচ্ছিন্ন শুকানোর সরঞ্জাম। এর অনন্য কাঠামো এবং অপারেটিং নীতি উচ্চ তাপ দক্ষতার সুবিধা প্রদান করে,কম শক্তি খরচ, কম দখল এলাকা, সহজ কনফিগারেশন, সহজ অপারেশন এবং নিয়ন্ত্রণ সেইসাথে ভাল অপারেটিং পরিবেশ ইত্যাদি প্লেট ড্রায়ার ব্যাপকভাবে রাসায়নিক ক্ষেত্রে শুকানোর প্রক্রিয়া ব্যবহার করা হয়,ওষুধ, কৃষি রাসায়নিক, খাদ্য, চারা, কৃষি প্রক্রিয়া এবং পার্শ্বপ্রতিক্রিয়া ইত্যাদি, এবং বিভিন্ন শিল্প দ্বারা ভাল গৃহীত হয়। এখন তিনটি বড় বিভাগ আছে, স্বাভাবিক চাপ,বন্ধ এবং ভ্যাকুয়াম শৈলী এবং চার স্পেসিফিকেশন 1200, 1500, 2200 এবং 2500; এবং তিনটি ধরণের নির্মাণ A (কার্বন ইস্পাত), B (যোগাযোগ অংশের জন্য স্টেইনলেস স্টীল) এবং C (বাষ্প পাইপ, প্রধান শ্যাফ্ট এবং সমর্থন জন্য স্টেইনলেস স্টীল যোগ করার জন্য B এর ভিত্তিতে,এবং সিলিন্ডার বডি এবং শীর্ষ কভার জন্য স্টেইনলেস স্টীল আস্তরণ)৪ থেকে ১৮০ বর্গ মিটার পর্যন্ত শুকানোর ক্ষেত্রের সাথে, এখন আমাদের শত শত মডেলের সিরিজ পণ্য এবং বিভিন্ন ধরণের সহায়ক ডিভাইস রয়েছে যা বিভিন্ন পণ্যের প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ।
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ার ওয়ার্কিং নীতি
ভিজা উপাদানটি শুকানোর উপরের অংশে প্রথম শুকানোর স্তরে অবিচ্ছিন্নভাবে সরবরাহ করা হয়।এটা ঘোরানো হবে এবং rakes দ্বারা stirred যখন rake বাহু ঘোরানো এবং এক্সপোনেন্সিয়াল হেলিক্যাল লাইন বরাবর বড় শুকানোর প্লেট বাইরের প্রান্তে নিচে ড্রপউপাদানটি ছোট শুকানোর প্লেট থেকে তার বাইরের প্রান্তে সরানো হবে এবং নীচের বড় শুকানোর প্লেটের বাইরের প্রান্তে নেমে আসবে।উভয় ছোট এবং বড় শুকানোর প্লেট বিকল্পভাবে সাজানো হয় যাতে উপকরণ ক্রমাগত শুকানোর মাধ্যমে যেতে পারেন. তাপ মাধ্যমটি স্যাচুরেটেড বাষ্প, গরম জল বা তাপীয় তেল হতে পারে। তাপটি এক প্রান্ত থেকে ফাঁকা শুকানোর প্লেটে পরিচালিত হবে এবং অন্য প্রান্ত থেকে বেরিয়ে আসবে।শুকনো উপকরণ শুকানোর প্লেট শেষ স্তর থেকে শুকানোর তল থেকে ড্রায়ার এবং তারপর নিষ্কাশন আউটলেট থেকে rakes দ্বারা সরানো হবে. উপরের কভারের নিষ্কাশন উপসর্গ থেকে উপাদান আর্দ্রতা অপসারণ করা হবে। ভ্যাকুয়াম টাইপ প্লেট ড্রায়ারের জন্য, আর্দ্রতা উপরের কভারের ভ্যাকুয়াম পাম্প দ্বারা নিষ্কাশিত হবে।শুকনো উপাদানগুলি নীচের স্তর থেকে নির্গত হবে. শুকানোর ক্ষমতা উন্নত করা যেতে পারে যদি শুকানোর যন্ত্রটি অতিরিক্ত ডিভাইসগুলির সাথে সজ্জিত হয় যেমন ফিনড হিটার, দ্রাবক পুনরুদ্ধারের জন্য কনডেন্সার, ব্যাগ ধুলো অপসারণকারী, রিটার্ন এবং মিশ্রণ প্রক্রিয়া, ড্রাফ ভ্যান,ইত্যাদি.
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ারের বৈশিষ্ট্য
1. সহজ নিয়ন্ত্রণ, বিস্তৃত প্রয়োগ
2সহজ এবং সহজ অপারেশন
3. কম শক্তি খরচ
4. ভাল অপারেশন পরিবেশ, দ্রাবক পুনরুদ্ধার করা যেতে পারে এবং গুঁড়া স্রাব নিষ্কাশন প্রয়োজনীয়তা পূরণ।
5. সহজ ইনস্টলেশন এবং ছোট দখল এলাকা.
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ার প্রযুক্তির বৈশিষ্ট্য
1- শুকানোর প্লেট
(1) ডিজাইনিং চাপঃ সাধারণ 0.4MPa, সর্বোচ্চ 1.6MPa পৌঁছাতে পারে।
(2) কাজের চাপঃ সাধারণভাবে 0.4MPa এর কম, এবং সর্বোচ্চ 1.6MPa পৌঁছতে পারে।
(3) গরম করার মাধ্যমঃ বাষ্প, গরম জল, তেল। যখন শুকানোর প্লেটগুলির তাপমাত্রা 100°C হয়, তখন গরম জল ব্যবহার করা যেতে পারে; যখন 100°C ~ 150°C হয়, তখন এটি পরিপূর্ণ জলীয় বাষ্প ≤0.4MPa বা বাষ্প-গ্যাস হবে,এবং যখন 150°C~320°C, এটি তেল হবে; যখন > 32 সি এটি বৈদ্যুতিক, তেল বা দ্রবীভূত লবণ দ্বারা গরম করা হবে।
2. উপাদান সংক্রমণ সিস্টেম
(১) প্রধান শ্যাফ্টের ঘূর্ণনঃ 1 ~ 10r / মিনিট, ট্রান্সডুসার টাইমিং এর ইলেক্ট্রোম্যাগনেটিক।
(২) হেরো আর্মঃ প্রতিটি স্তরের প্রধান শ্যাফটে 2 থেকে 8 টুকরো আর্ম সংযুক্ত করা হয়।
(৩) হেরোর ব্লেড: হেরোর ব্লেডকে ঘিরে থাকা, প্লেটের পৃষ্ঠের সাথে একসাথে ভাসমান। বিভিন্ন ধরনের আছে।
(৪) রোলারঃ পণ্যগুলি সহজে একত্রিত হয়, বা পিচানোর প্রয়োজনীয়তার সাথে, তাপ স্থানান্তর এবং শুকানোর প্রক্রিয়াটি হতে পারে
যথাযথ জায়গায় রোলার (গুলি) স্থাপন করে শক্তিশালী করা হয়।
3. শেল
বিকল্প জন্য তিনটি ধরনের আছেঃ স্বাভাবিক চাপ, সিল এবং ভ্যাকুয়াম
(১) স্বাভাবিক চাপঃসিলিন্ডার বা আট-পার্শ্বযুক্ত সিলিন্ডার, পুরো এবং ডাইমিডিয়েট কাঠামো রয়েছে।এছাড়াও বাইরের শেল মধ্যে হতে পারে.
(২) সিলিন্ডারিক শেল, 5kPa এর অভ্যন্তরীণ চাপ সহ্য করতে পারে, গরম করার মাধ্যমের প্রবেশ এবং প্রস্থান প্রধান নল শেলের ভিতরে বা বাইরে হতে পারে।
(3) ভ্যাকুয়ামঃ সিলিন্ডারিক শেল, 0.1MPa এর বাইরের চাপ সহ্য করতে পারে।
4.এয়ার হিটার
শুকানোর দক্ষতা বাড়ানোর জন্য বড় বাষ্পীভবন ক্ষমতা প্রয়োগের জন্য স্বাভাবিক।
সিপিডি ক্রমাগত ডিস্ক প্লেট ড্রায়ার অ্যাপ্লিকেশন
শুকানো, তাপ বিভাজন, জ্বলন, শীতলকরণ, বিক্রিয়া, এবং sublimation:
1জৈব রাসায়নিক পদার্থ
2খনিজ রাসায়নিক
3ফার্মাসিউটিক্যাল এবং খাদ্য সামগ্রী
4. খাদ্য এবং সার
সিপিডি কন্টিনিউস ডিস্ক প্লেট ড্রায়ারের প্রযুক্তিগত পরামিতি
| প্রকার | ব্যাসার্ধ ((মিমি) | উচ্চতা ((মিমি) | শুকনো মাঠের আয়তন ((m2) | পাওয়ার ((kw) |
| ১২০০/৪ | 1865 | 2877 | 3.3 | 1.1 |
| ১২০০/৬ | 3297 | 4.9 | ||
| ১২০০/৮ | 3717 | 6.6 | 1.5 | |
| ১২০০/১০ | 4137 | 8.2 | ||
| ১২০০/১২ | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| ১৫০০/৮ | 3747 | 10.7 | ||
| ১৫০০/১০ | 4167 | 13.4 | ||
| ১৫০০/১২ | 4587 | 16.1 | 3.0 | |
| ১৫০০/১৪ | 5007 | 18.8 | ||
| ১৫০০/১৬ | 5427 | 21.5 | ||
| ২২০০/৬ | 2820 | 3781 | 18.5 | |
| ২২০০/৮ | 4201 | 24.6 | ||
| ২২০০/১০ | 4621 | 30.8 | 4.0 | |
| ২২০০/১২ | 5041 | 36.9 | ||
| ২২০০/১৪ | 5461 | 43.1 | 5.5 | |
| ২২০০/১৬ | 5881 | 49.3 | ||
| ২২০০/১৮ | 6301 | 55.4 | 7.5 | |
| ২২০০/২০ | 6721 | 61.6 | ||
| ২২০০/২২ | 7141 | 67.7 | 11 | |
| ২২০০/২৪ | 7561 | 73.9 | ||
| ২২০০/২৬ | 7981 | 80.0 | ||
| ২৫০০/৬ | 3115 | 3981 | 26.3 | 4 |
| ২৫০০/৮ | 4401 | 35 | ||
| ২৫০০/১০ | 4821 | 43.8 | 5.5 | |
| ২৫০০/১২ | 5241 | 52.5 | ||
| ২৫০০/১৪ | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| ২৫০০/২০ | 6921 | 87.5 | ||
| ২৫০০/২২ | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| ২৫০০/২৬ | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| ৩০০০/১৪ | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| ৩০০০/২৬ | 9793 | 156 | ||
| ৩০০০/২৮ | 10293 | 158 |

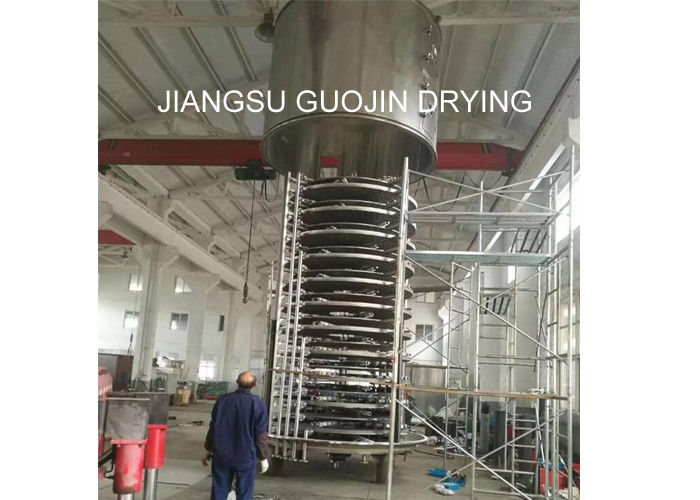

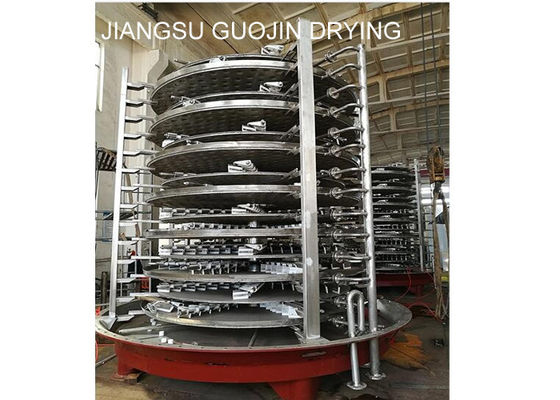

সিপিডি ক্রমাগত ডিস্ক প্লেট ড্রায়ার প্রদর্শন
