তাপ স্থানান্তর অঞ্চল 41 এম 2 কপার অক্সাইড অনুভূমিক ফাঁপা প্যাডল ড্রায়ার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Guojin |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | সিএইচপিডি |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ |
| ডেলিভারি সময়: | 20-30days |
| যোগানের ক্ষমতা: | মাসে 10 সেট |
|
বিস্তারিত তথ্য |
|||
| Item Name: | Heat Transfer Area 41M2 Copper Oxide Horizontal Hollow Paddle Dryer | Application: | Sludge processing |
|---|---|---|---|
| Model type: | Sludge Paddle Dryer | Heat transfer area: | 41 M2 |
| Effective volume: | 2.8 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-10 RPM |
| Transmission power: | 18.5KW | ||
| বিশেষভাবে তুলে ধরা: | কপার অক্সাইড ফাঁকা প্যাডল ড্রায়ার,41 এম 2 ফাঁকা প্যাডল ড্রায়ার,কপার অক্সাইড প্যাডল ড্রায়ার |
||
পণ্যের বর্ণনা
তাপ স্থানান্তর এলাকা 41M2 তামা অক্সাইড অনুভূমিক হোল প্যাডল ড্রায়ার
প্যাডল ড্রায়ার হ'ল সরঞ্জামের ভিতরে পল্পকে উত্তেজিত করে একটি স্বল্প-গতির উত্তেজিত ড্রায়ার যা প্যাডলগুলির আলোড়নের অধীনে ভিজা উপকরণগুলিকে তাপ বহনকারী এবং গরম পৃষ্ঠের সাথে সম্পূর্ণ যোগাযোগ করতে পারে,যাতে শুকানোর উদ্দেশ্য অর্জন করা যায়. কাঠামোটি সাধারণত অনুভূমিক, ডাবল অক্ষ বা চার অক্ষের হয়। প্যাডল ড্রায়ারকে গরম বায়ু টাইপ এবং পরিবাহিতা টাইপে বিভক্ত করা হয়।গরম বায়ু টাইপ তাপ ক্যারিয়ার (যেমন গরম বাতাস) এবং উপাদান শুকানোর যোগাযোগ এবং শুকানোর মাধ্যমে হয়.
প্রোডাক্ট ওয়ার্কিং প্রিন্সিপাল
খাঁটি শ্যাফ্টে ঘনভাবে সাজানো ক্লিজের আকারের ফাঁকা ফলক রয়েছে এবং গরম মাধ্যমটি ফাঁকা শ্যাফটের মধ্য দিয়ে প্রবাহিত হয়। ইউনিট কার্যকর ভলিউম প্রতি তাপ স্থানান্তর অঞ্চল খুব বড়।গরম মাধ্যমের তাপমাত্রা -40 °C থেকে 320 °C পর্যন্ত, যা বাষ্প বা তরল প্রকার হতে পারে, যেমন গরম জল, তাপ স্থানান্তর তেল ইত্যাদি। অপ্রত্যক্ষ পরিবাহী গরম, তাপ অপসারণের জন্য বায়ু বহন না করে, তাপ উপাদান গরম করার জন্য ব্যবহৃত হয়।তাপ ক্ষতি শুধুমাত্র নিরোধক স্তর মাধ্যমে পরিবেশের তাপ ছড়িয়ে হয়. উইন ব্লেডের তাপ স্থানান্তর পৃষ্ঠের স্ব-পরিচ্ছন্নতার ফাংশন রয়েছে। উপাদান কণা এবং উইন আকৃতির পৃষ্ঠের আপেক্ষিক আন্দোলন একটি ওয়াশিং প্রভাব উত্পাদন করে,যা কিল আকৃতির পৃষ্ঠের উপর সংযুক্ত উপাদানগুলি ধুয়ে ফেলতে পারে, এবং অপারেশন চলাকালীন একটি পরিষ্কার তাপ স্থানান্তর পৃষ্ঠ বজায় রাখুন। পল্প ড্রায়ারের শেলটি Ω টাইপ, এবং শেলটিতে দুটি থেকে চারটি খালি মিশ্রণ শ্যাফ্ট সাজানো হয়েছে।শেল একটি সিল শেষ কভার এবং উপাদান ধুলো ফুটো প্রতিরোধ করার জন্য একটি উপরের কভার আছে.
তাপ স্থানান্তর মাধ্যম শেল জ্যাকেট এবং ঘূর্ণন জয়েন্ট মাধ্যমে খালি মিশ্রণ খাদ মাধ্যমে প্রবাহিত।গলিত মিশ্রণ শ্যাফ্ট গরম মাধ্যম টাইপ অনুযায়ী বিভিন্ন অভ্যন্তরীণ গঠন আছে, যাতে আরও ভাল তাপ স্থানান্তর প্রভাব নিশ্চিত করা যায়।
পণ্যের বৈশিষ্ট্য
পল্প পাতা শুকানোর কম শক্তি খরচঃ পরোক্ষ উত্তাপের কারণে, তাপ অপসারণের জন্য প্রচুর পরিমাণে বায়ু নেই এবং শুকানোর বাইরের দেয়ালটি নিরোধক স্তর দিয়ে সরবরাহ করা হয়,যার দরকার মাত্র ১.২ কিলোগ্রাম বাষ্প দিয়ে ১ কিলোগ্রাম পানি বাষ্পীভূত করা হয়।
ব্লেড ড্রায়ার সিস্টেমের স্বল্প ব্যয়ঃ ইউনিট কার্যকর ভলিউমের একটি বিশাল তাপ স্থানান্তর পৃষ্ঠ রয়েছে, যা প্রক্রিয়াজাতকরণের সময়কে সংক্ষিপ্ত করে এবং সরঞ্জামের আকার হ্রাস করে।এটি বিল্ডিং এলাকা এবং বিল্ডিং স্পেস ব্যাপকভাবে হ্রাস.
প্রক্রিয়াকরণ উপকরণ বিস্তৃতঃ বিভিন্ন তাপ মাধ্যম ব্যবহার করে, এটি তাপ সংবেদনশীল উপকরণ এবং উচ্চ তাপমাত্রা চিকিত্সা প্রয়োজন যে উপকরণ উভয় পরিচালনা করতে পারেন। সাধারণ মিডিয়া হয়ঃ বাষ্প,তাপ স্থানান্তর তেল, গরম পানি, শীতল পানি ইত্যাদি।
এটি ক্রমাগত বা বিরতিপূর্ণভাবে পরিচালিত হতে পারে এবং এটি অনেক ক্ষেত্রে ব্যবহার করা যেতে পারে।
ছোট পরিবেশ দূষণঃ বহনকারী বায়ু ব্যবহার করবেন না, ধুলো উপাদান অনুপ্রবেশ ছোট। দ্রাবকের বাষ্পীভবন খুব ছোট, যা পরিচালনা করা সহজ।এটি দূষিত উপাদান বা দ্রাবক পুনরুদ্ধারের জন্য ব্যবহার করা যেতে পারে.
প্রযুক্তিগত সুবিধা
1) উচ্চ তাপীয় দক্ষতা যা 95% পর্যন্ত পৌঁছতে পারে
2) তাপ স্থানান্তর মাধ্যম পণ্যের সাথে যোগাযোগ করে না।
3) গ্যাস ব্যবহার করা হয় না পণ্য বহন করতে.
৪) তাপমাত্রার সঠিক নিয়ন্ত্রণ
৫) পণ্য মিশ্রণ ও চলাচলের মাধ্যমে পণ্যের মান একরকম
৬) এককালীন ভিত্তিতে অবিচ্ছিন্ন প্রক্রিয়া
7) উচ্চ তাপ স্থানান্তর এলাকা প্রক্রিয়া ভলিউম অনুপাত - কম মেঝে স্থান
8) সহজ অপারেশন, ন্যূনতম মনোযোগ প্রয়োজন
৯) জ্বলনযোগ্য উপাদান প্রক্রিয়াকরণের সময় সরাসরি শুকানোর চেয়ে নিরাপদ
10) সহজ এবং কম রক্ষণাবেক্ষণের জন্য সহজ টেকসই নকশা
১১) অনন্য intermeshing ডিস্ক সঙ্গে দ্বৈত প্রতি-ঘূর্ণন খাদ ঘনিষ্ঠ মিশ্রণ, অভিন্ন তাপ স্থানান্তর, একটি উচ্চ তাপ স্থানান্তর হার, এবং একটি স্ব-পরিষ্কার প্রভাব উত্পাদন।ভলিউম অনুপাত একটি বড় তাপ স্থানান্তর এলাকা খালি ডিস্ক এবং একটি জ্যাকেটযুক্ত পাত্রে ব্যবহার করে অর্জন করা হয়, যার মাধ্যমে গরম করার মাধ্যমটি প্রবাহিত হয়। ফলাফলটি কমপ্যাক্ট মেশিন যা কম স্থান প্রয়োজন এবং কম ইনস্টলেশন খরচ।
পণ্যের প্রয়োগ
• ঔষধ, খাদ্য, রাসায়নিক ইন্ডাস্ট্রি ইত্যাদির উপাদানগুলি শুকিয়ে যেতে পারে।
• পলপিনেস, পেস্টের মতো মিশ্রণ বা পাওয়ার কাঁচামালের জন্য উপযুক্ত।
• নিম্ন তাপমাত্রায় শুকানোর জন্য তাপমাত্রা সেন্সর উপাদান।
• কাঁচামাল যা সহজেই অক্সিডাইজ বা বিস্ফোরিত হয় এবং শক্তিশালী irritant বা বিষাক্ত আছে।
• জৈব দ্রাবক পুনরুদ্ধারের দাবি।
প্রযুক্তিগত পরামিতি
| মডেল | HPD-3 | HPD-9 | এইচপিডি-১৩ | এইচপিডি-১৮ | এইচপিডি-২৯ | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | এইচপিডি-১১০ | এইচপিডি-১২৫ | এইচপিডি-১৪০ |
| তাপ স্থানান্তর এলাকা ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| কার্যকরী আয়তন ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| স্পিড রেঞ্জ ((rpm) | ৫-২০ | ৫-২০ | ৫-২০ | ৫-২০ | ৫-২০ | ৫-১০ | ৫-১০ | ৫-১০ | ৫-১০ | ১-৮ | ১-৮ | ১-৮ | ১-৮ |
| ট্রান্সমিশন পাওয়ার ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| ডিভাইসের প্রস্থ ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| সামগ্রিক প্রস্থ ((মি) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| সরঞ্জামের দৈর্ঘ্য ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| মোট দৈর্ঘ্য ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| কেন্দ্রের উচ্চতা ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| মোট সরঞ্জামের উচ্চতা ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

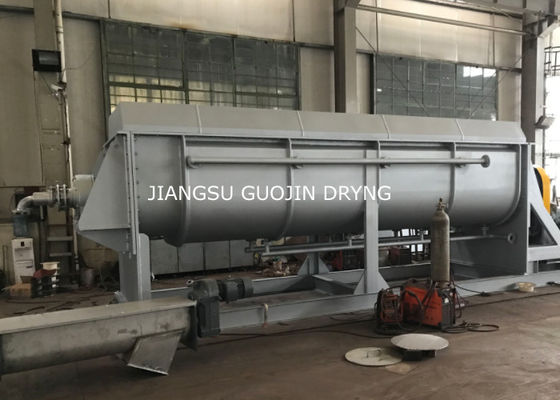

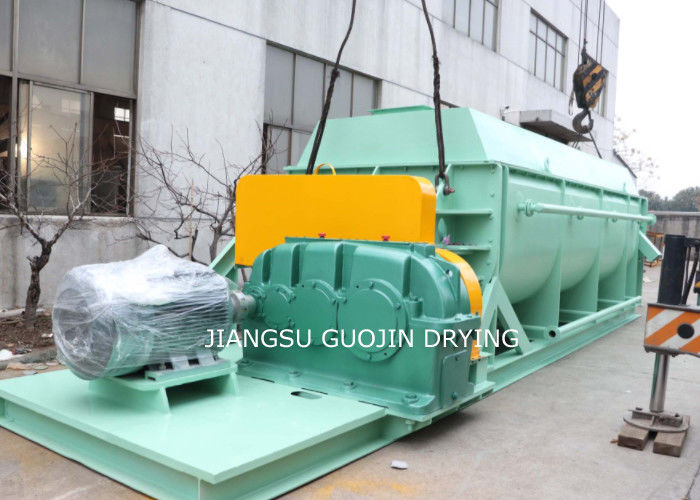

পণ্য প্রদর্শনী
