পরোক্ষ হিটিং ভ্যাকুয়াম প্যাডেল ড্রায়ার হিট ট্রান্সফার এরিয়া 3 এম 2
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Guojin |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | সিএইচপিডি |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ |
| ডেলিভারি সময়: | 20-30days |
| যোগানের ক্ষমতা: | মাসে 10 সেট |
|
বিস্তারিত তথ্য |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| বিশেষভাবে তুলে ধরা: | পরোক্ষ হিটিং ভ্যাকুয়াম প্যাডল ড্রায়ার,3 এম 2 ভ্যাকুয়াম প্যাডেল ড্রায়ার,3 এম 2 ভ্যাকুয়াম ড্রাই ড্রাইং |
||
পণ্যের বর্ণনা
তাপ স্থানান্তর এলাকা 3M2 পরোক্ষ গরম ভ্যাকুয়াম প্যাডল ড্রায়ার সরঞ্জাম

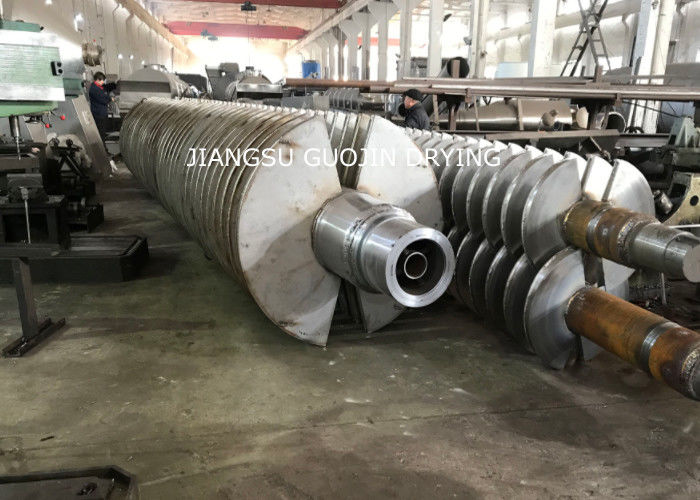

প্যাডল ড্রায়ার দুটি ঘোরানো শ্যাফ্ট দিয়ে গঠিত, জ্যাকেটযুক্ত শুকানোর চেম্বার, ড্রাইভ মোটর এবং সমর্থন ফ্রেম।বাষ্পীভূত দ্বারা দূষণ রোধ করার জন্য সিলড শুকানোর চেম্বারে শুকানোর প্রক্রিয়া সম্পন্ন হয়. প্যাডেল ড্রায়ার একটি পরোক্ষ গরম শুকানোর প্রসেসর। তাপ মাধ্যম বাষ্প, গরম জল বা তাপীয় তেল হতে পারে যা খালি শ্যাফ্টগুলির মধ্য দিয়ে প্রবাহিত হতে পারে এবং ঘূর্ণনশীল জয়েন্টগুলির মাধ্যমে প্যাডেল করতে পারে,পাশাপাশি জ্যাকেটযুক্ত শুকানোর চেম্বার. ভিজা উপাদান সমানভাবে শুকানোর চেম্বার মধ্যে স্ক্রু ফিডার দ্বারা খাওয়ানো হয়.ভিজা উপাদান সম্পূর্ণরূপে মিশ্রিত হয় এবং গরম পৃষ্ঠের সাথে যোগাযোগ এবং স্রাব এবং তাপ স্থানান্তর দিকে সরানো এবং আর্দ্রতা দ্রুত বাষ্পীভবন ঘটে.
প্রোডাক্ট ওয়ার্কিং প্রিন্সিপাল
পণ্যের বৈশিষ্ট্য
কম অপারেশন খরচ
- পরিচালনা করা সহজ
- খুব কম মনোযোগ প্রয়োজন
- সহজ সরঞ্জাম প্রক্রিয়া নিরীক্ষণ
- উচ্চ দক্ষতা
- কম গ্যাস ভলিউম
কম রক্ষণাবেক্ষণ খরচ
- উচ্চ টর্ক এবং কম অপারেটিং গতি জন্য ডিজাইন করা
- সহজ এবং কম রক্ষণাবেক্ষণের জন্য সহজ টেকসই নকশা
- কোন অভ্যন্তরীণ অংশ সামঞ্জস্য বা বজায় রাখা
- কোন ধাতু থেকে ধাতু যোগাযোগ
- শ্যাফ্ট, বালিশ ব্লক বিয়ারিং এবং ড্রাইভ উপাদানগুলি প্রতিকূল অবস্থার অধীনে দীর্ঘ জীবনকালের জন্য ডিজাইন করা হয়েছে, দীর্ঘমেয়াদী যান্ত্রিক অখণ্ডতা নিশ্চিত করে
- শক্তিশালী ফ্রেম বিভক্ত বালিশ ব্লক বিয়ারিং সমর্থন করে
- গ্রীস-পার্জড ফিলিং বক্স। বিকল্প সিলিং ডিজাইন উপলব্ধ
কম ইনস্টলেশন খরচ
- কমপ্যাক্ট কাঠামোর সাথে ডিজাইন করা
- ছোট গ্যাস সিস্টেম
- উল্লম্ব শ্যাফ্ট অপসারণ বিল্ডিং আকার প্রয়োজনীয়তা হ্রাস
প্রযুক্তিগত সুবিধা
1) উচ্চ তাপীয় দক্ষতা যা 95% পর্যন্ত পৌঁছতে পারে
2) তাপ স্থানান্তর মাধ্যম পণ্যের সাথে যোগাযোগ করে না।
3) গ্যাস ব্যবহার করা হয় না পণ্য বহন করতে.
৪) তাপমাত্রার সঠিক নিয়ন্ত্রণ
৫) পণ্য মিশ্রণ ও চলাচলের মাধ্যমে পণ্যের মান একরকম
৬) এককালীন ভিত্তিতে অবিচ্ছিন্ন প্রক্রিয়া
7) উচ্চ তাপ স্থানান্তর এলাকা প্রক্রিয়া ভলিউম অনুপাত - কম মেঝে স্থান
8) সহজ অপারেশন, ন্যূনতম মনোযোগ প্রয়োজন
৯) জ্বলনযোগ্য উপাদান প্রক্রিয়াকরণের সময় সরাসরি শুকানোর চেয়ে নিরাপদ
10) সহজ এবং কম রক্ষণাবেক্ষণের জন্য সহজ টেকসই নকশা
১১) অনন্য intermeshing ডিস্ক সঙ্গে দ্বৈত প্রতি-ঘূর্ণন খাদ ঘনিষ্ঠ মিশ্রণ, অভিন্ন তাপ স্থানান্তর, একটি উচ্চ তাপ স্থানান্তর হার, এবং একটি স্ব-পরিষ্কার প্রভাব উত্পাদন।ভলিউম অনুপাত একটি বড় তাপ স্থানান্তর এলাকা খালি ডিস্ক এবং একটি জ্যাকেটযুক্ত পাত্রে ব্যবহার করে অর্জন করা হয়, যার মাধ্যমে গরম করার মাধ্যমটি প্রবাহিত হয়। ফলাফলটি কমপ্যাক্ট মেশিন যা কম স্থান প্রয়োজন এবং কম ইনস্টলেশন খরচ।
তাপ উত্স ((তাপমাত্রা 180oC - 250oC)
বাষ্প দ্বারা গরম করা
বাষ্প একটি ঘূর্ণমান জয়েন্টের মাধ্যমে খালি শ্যাফ্টে প্রবেশ করে এবং সমস্ত প্যাডলে সমানভাবে বিতরণ করা হয়। প্রতিটি ঘূর্ণন সঙ্গে ঘনীভবন অপসারণ করা হয়।
গরম তেল (তাপীয় তরল) দিয়ে গরম করা
গরম তেল (তাপীয় তরল) একটি ঘূর্ণন জয়েন্টের মাধ্যমে গহ্বর খাদে প্রবেশ করে এবং বেরিয়ে আসে। সরবরাহ পাম্প থেকে চাপ গহ্বর প্যাডলগুলির মাধ্যমে তরলকে চাপ দেয়।
পণ্যের প্রয়োগ
ব্লেড ড্রায়ার সফলভাবে খাদ্য, রাসায়নিক, পেট্রোকেমিক্যাল, রঙ্গক, শিল্প স্ল্যাড এবং অন্যান্য ক্ষেত্রে ব্যবহার করা হয়েছে।মিশ্রণ বৈশিষ্ট্যগুলি নিম্নলিখিত ইউনিট অপারেশনগুলি সম্পন্ন করতে সক্ষম করে: ক্যালসিনেশন (নিম্ন তাপমাত্রা), শীতল, শুকানোর (সলভ্যান্ট পুনরুদ্ধার), গরম (গলনাশক), প্রতিক্রিয়া এবং নির্বীজন। একই সময়ে তাপ স্থানান্তর পৃষ্ঠ মিশ্রণ ফলক,তাপ স্থানান্তর ইউনিট প্রতি কার্যকর ভলিউম বৃদ্ধি, প্রক্রিয়াজাতকরণের সময় হ্রাস করে। স্ব-পরিচ্ছন্নতার ফাংশন সহ উইন আকৃতির ব্লেডগুলিতে তাপ স্থানান্তর পৃষ্ঠগুলি। সংকোচন - সম্প্রসারণ মিশ্রণের বৈশিষ্ট্যগুলি উপাদানটিকে অভিন্নভাবে মিশ্রিত করে।অক্ষ বরাবর উপাদান একটি "প্লাগ প্রবাহ" আন্দোলনে, অক্ষীয় অঞ্চলে, উপাদান তাপমাত্রা, আর্দ্রতা, একটি খুব ছোট গ্রেডিয়েন্ট ডিগ্রী মিশ্রিত।
প্রযুক্তিগত পরামিতি
| মডেল | HPD-3 | HPD-9 | এইচপিডি-১৩ | এইচপিডি-১৮ | এইচপিডি-২৯ | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | এইচপিডি-১১০ | এইচপিডি-১২৫ | এইচপিডি-১৪০ |
| তাপ স্থানান্তর এলাকা ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| কার্যকরী আয়তন ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| স্পিড রেঞ্জ ((rpm) | ৫-২০ | ৫-২০ | ৫-২০ | ৫-২০ | ৫-২০ | ৫-১০ | ৫-১০ | ৫-১০ | ৫-১০ | ১-৮ | ১-৮ | ১-৮ | ১-৮ |
| ট্রান্সমিশন পাওয়ার ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| ডিভাইসের প্রস্থ ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| সামগ্রিক প্রস্থ ((মি) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| সরঞ্জামের দৈর্ঘ্য ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| মোট দৈর্ঘ্য ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| কেন্দ্রের উচ্চতা ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| মোট সরঞ্জামের উচ্চতা ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
কাঠামোর স্কেচ
পণ্য প্রদর্শনী
